ゴムクローラーのサイズの見方・測り方|運搬機・作業機・草刈り機用

運搬・作業機用ゴムクローラーのサイズ確認方法

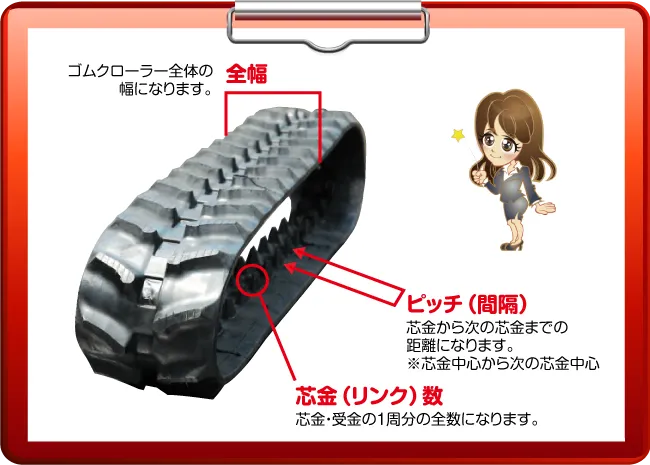

運搬・作業機用ゴムクローラーの幅・ピッチ・リンクの測定場所

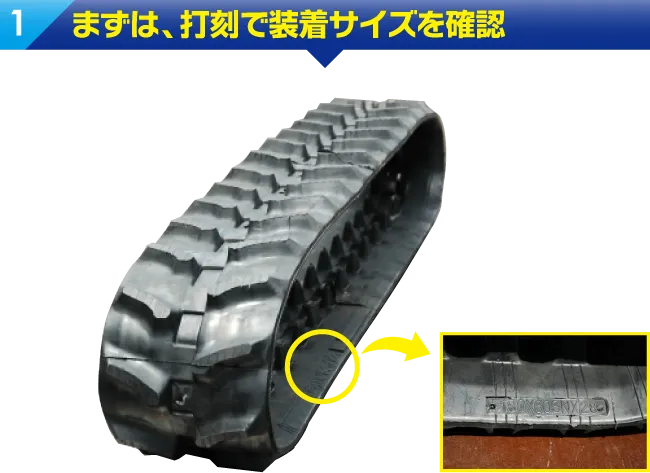

まずは、打刻で装着サイズを確認
1番目現在装着のゴムクローラー内側に、サイズ表示の打刻がございます。
※メーカーやサイズにより打刻が無い場合や、使用状況により打刻が消えている場合がございます。その場合はサイズの計り方をご参照頂き、実測にてお計り下さい。
2番目一般的には、幅×ピッチ×リンク または 幅×リンク×ピッチ での刻印になります。
※メーカーやサイズにより、表示方法や桁が異なる場合があります。
打刻不明の場合は、実測にて確認

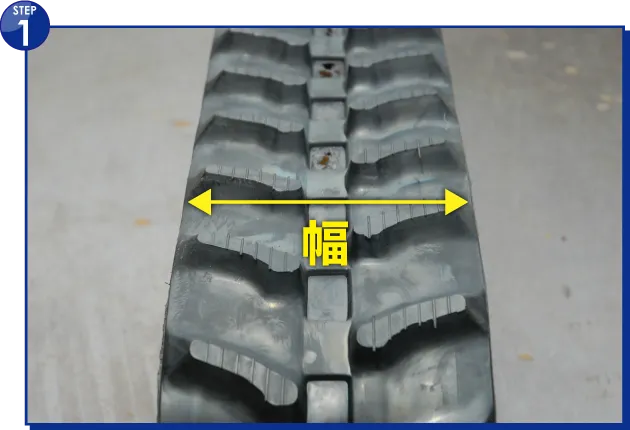

ゴムクローラーの全幅を測定します。
1番目ゴムクローラーの全幅を測定します
 (ゴムクローラーの幅)
次に 下向きの矢印

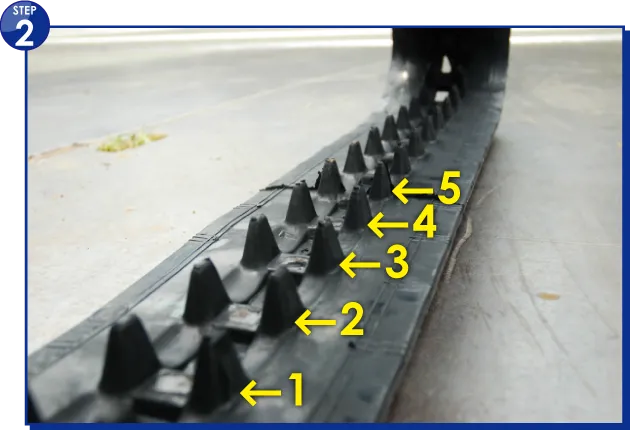

ゴムクローラーの内側、芯金(受金)1周分を数えます
2番目ゴムクローラーの内側、芯金(受金)を1周分、数えます
 (ゴムクローラーのリンク(コマ数))
次に 下向きの矢印

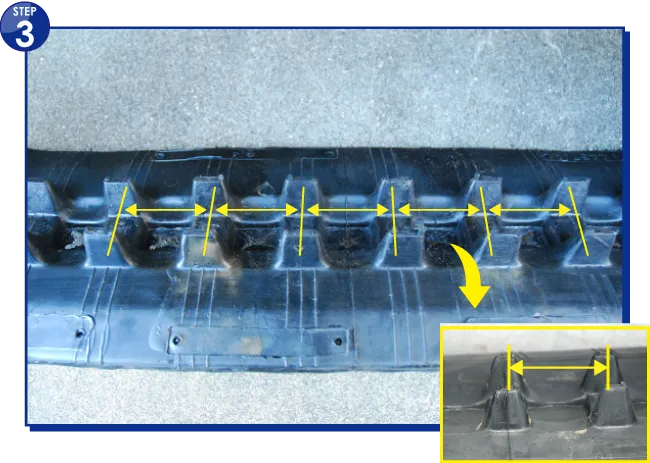

ゴムクローラーの内側、芯金中心から隣の芯金中心までの距離を測ります
3番目ゴムクローラーの内側、芯金中心から隣の芯金中心までの距離を測ります
 (ゴムクローラーのピッチ)
次に 下向きの矢印

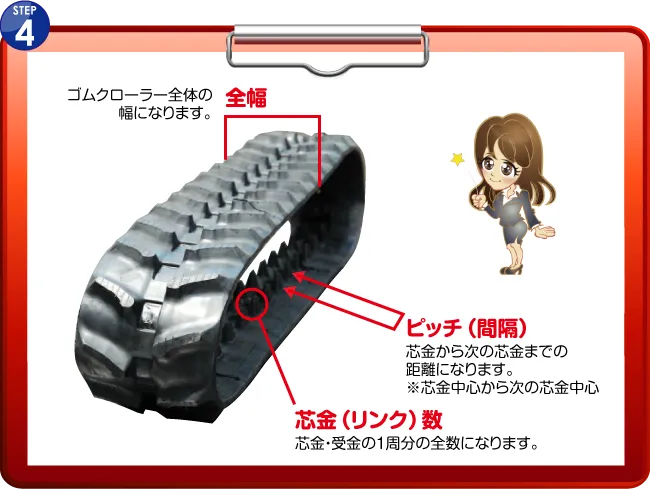

これで、幅(1)×リンク数(2)×ピッチ(3)の実測が完了し現在、装着しているゴムクローラーの実寸法が分かります!
4番目これで、幅(1)×リンク数(2)×ピッチ(3)の実測が完了し、
現在、装着しているゴムクローラーの実寸法が、分かります!

<ご案内>
ゴムクローラーの製造メーカーに応じて、数字の並び順番が異なる場合があります
数字が同じであれば、並び順は不問です
例)幅×ピッチ×リンク 200x72x31、幅×リンク×ピッチ 200x31x72
同じサイズです
ここで一言
運搬・作業機に装着されるゴムクローラーは、一般的には芯金タイプを装着していることが多いです
近年は機体の小型化が進み、芯金レスタイプのゴムクローラーを装着している型式が一部にございます
ご注文の前に、必ずスプロケットの形状や芯金の有無をご確認ください

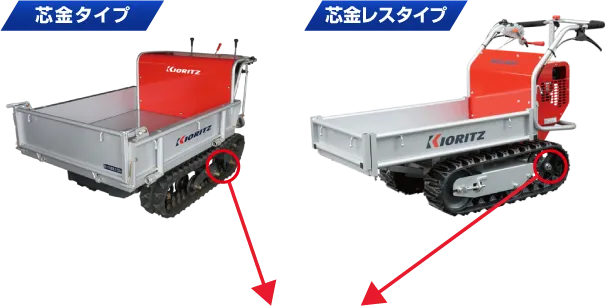

【芯金タイプ】【芯金レスタイプ】の見分け方
運搬・作業機には、ゴムクローラーのタイプが2種類あります。
【芯金レスタイプ】【芯金タイプ】

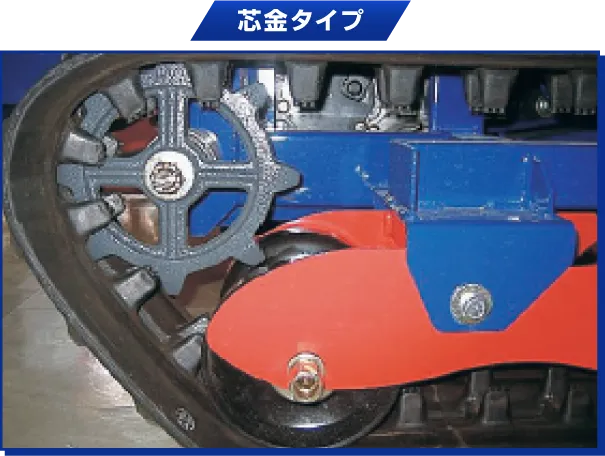

芯金タイプ
芯金レスタイプ

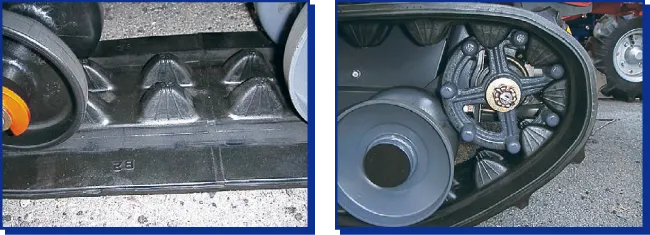

おむすび型 芯金レスタイプ-おむすび型

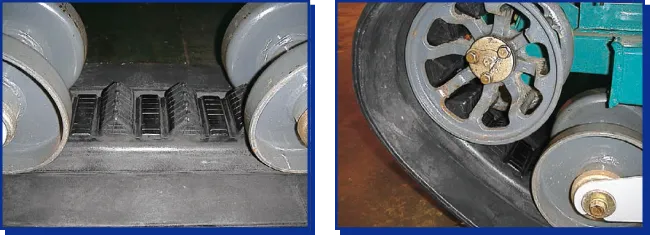

かまぼこ型 芯金レスタイプ-かまぼこ型
芯金タイプのゴムクローラー
【芯金タイプ】のゴムクローラーには、必ずスプロケットの山が入る穴が開いています。ゴムクローラーを上から見て、中心に穴がぐるっと一周、開いているのが確認出来ます
芯金レスタイプのゴムクローラー
【芯金レスタイプ】のゴムクローラーは、歯車形状のスプロケットを使用しないため、ゴムクローラーの中心には一切、穴が開いていません

*【かまぼこ型】のゴムクローラーは当店では取り扱いがございません
表示サイズが同じでも、【芯金タイプ】【芯金レスタイプ】では、内部寸法が異なる為、装着は出来ません

当店では、機種・型式にあったゴムクローラーをご用意しております。
芯金レスのゴムクローラーをお探しの場合は、
1)機体のメーカーと型式
2)現在装着中のゴムクローラーの A)サイズ、B)芯金あり、芯金レスのどちらか をご確認の上、お気軽にお問い合わせ下さい
