※メーカーやサイズにより打刻が無い場合や、使用状況により打刻が消えている場合がございます。その場合はサイズの計り方をご参照頂き、実測にてお計り下さい。

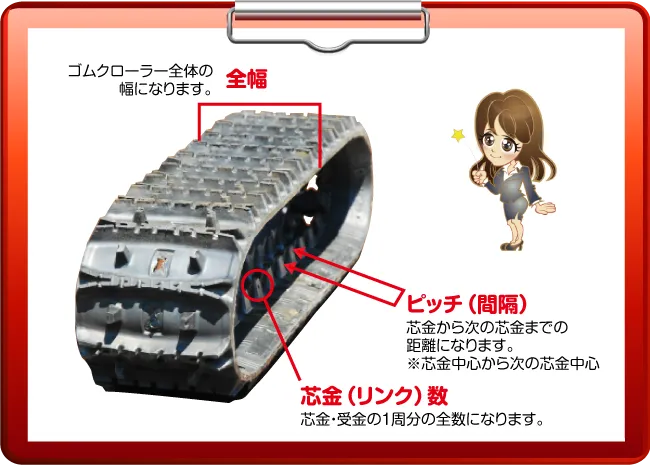

ゴムクローラーサイズの見方(除雪機)

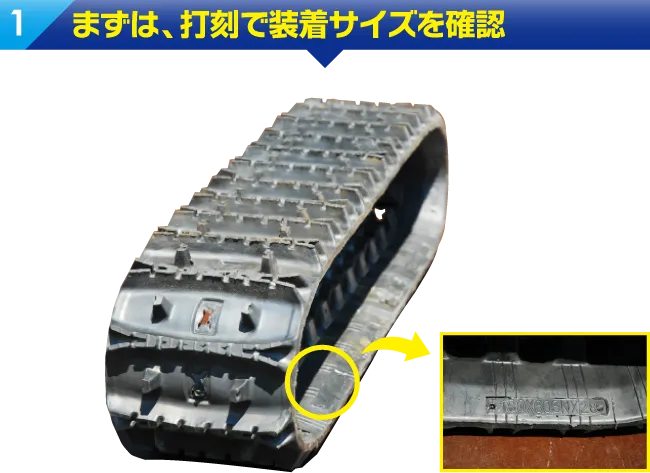

現在装着のゴムクローラー内側に、サイズ表示の打刻がございます。
一般的には、幅×ピッチ×リンク または 幅×リンク×ピッチ での刻印になります。
※メーカーやサイズにより、表示方法や桁が異なる場合があります。

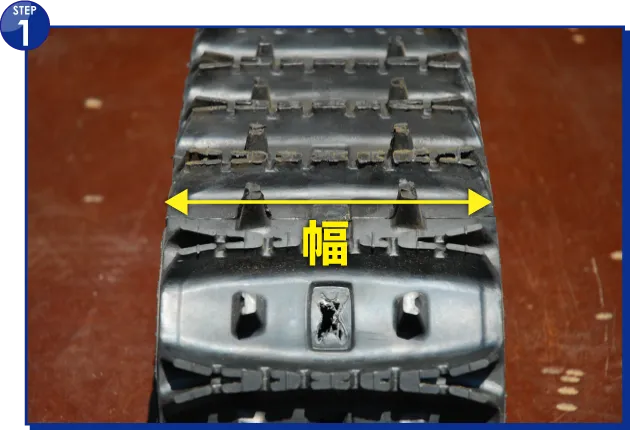

ゴムクローラーの全幅を測定します。

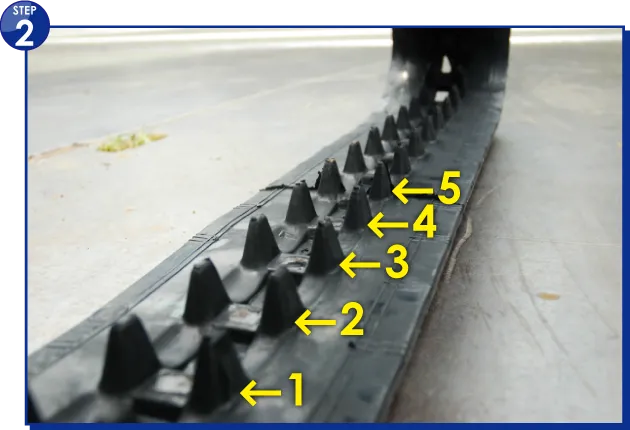

ゴムクローラーの内側、芯金(受金)1周分を数えます。

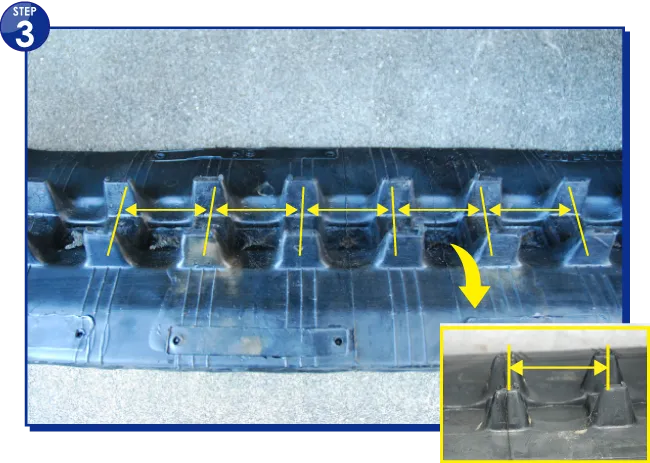

ゴムクローラーの内側、芯金中心から隣の芯金中心までの距離を測ります。

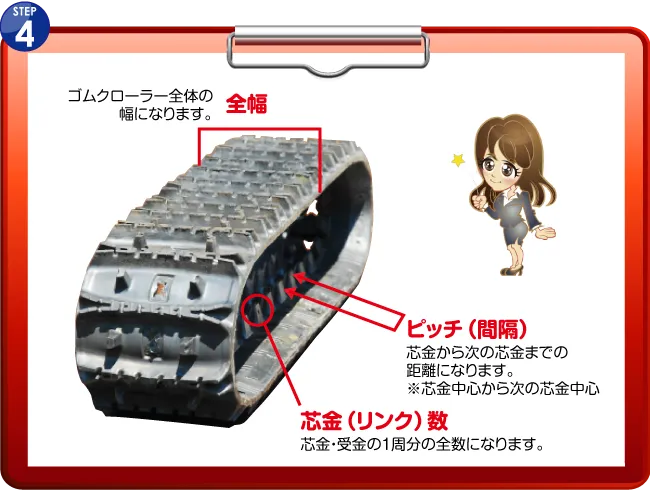

これで、幅(1)×リンク数(2)×ピッチ(3)の実測が完了し
除雪機械に装着されるゴムクローラーは、一般的には芯金タイプの装着多いですが近年は、小型現在、装着しているゴムクローラーの実寸法が、分かります!
化も進み芯金レス対応の機械も大幅に増えております。
ご注文の際には、必ずスプロケットや芯金の有無をご確認ください。

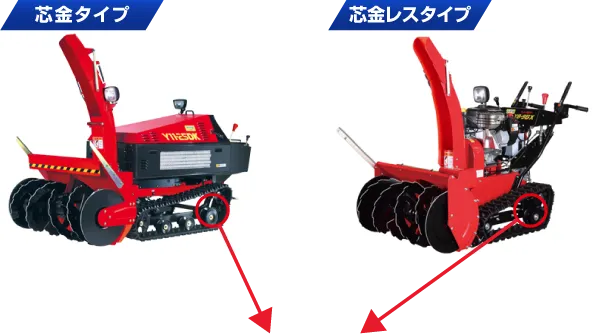

【芯金レスタイプ】と【芯金タイプ】の確認
除雪機械には、機体サイズによりゴムクローラーのタイプが2種類あります。

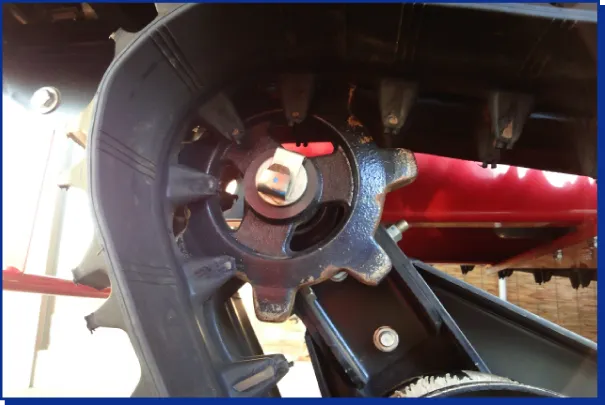

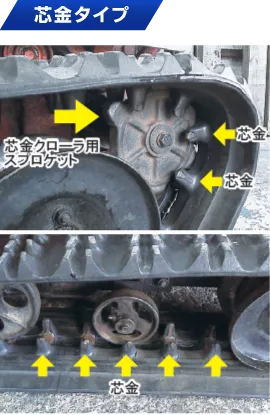

芯金タイプのゴムクローラーには、必ずスプロケットの山が入る穴が開いています。ゴムクローラーを上から見て、中心に穴が一週開いているのが確認出来ます。

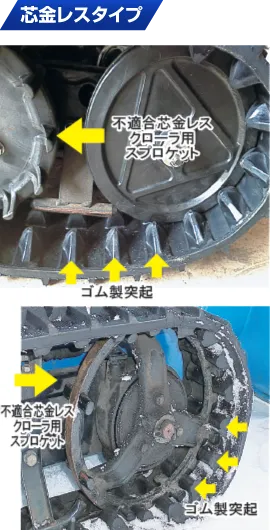

芯金レスタイプのゴムクローラーは、歯車形状のスプロケットを使用しないため、ゴムクローラーの中心には一切、穴が開いていません。
表示サイズが同じでも、【芯金タイプ】【芯金レスタイプ】では、内部寸法が異なる為、装着は出来ません。
当店では、機体・機種にあったゴムクローラーをご用意しております。
芯金レスのゴムクローラーをお探しの場合は、機体型式・装着サイズを確認の上お気軽にお問い合わせ下さい。
当店では、機体・機種にあったゴムクローラーをご用意しております。
芯金レスのゴムクローラーをお探しの場合は、機体型式・装着サイズを確認の上お気軽にお問い合わせ下さい。
