※メーカーやサイズにより打刻が無い場合や、使用状況により打刻が消えている場合がございます。その場合はサイズの計り方をご参照頂き、実測にてお計り下さい。
ゴムクローラーサイズの見方(建機)

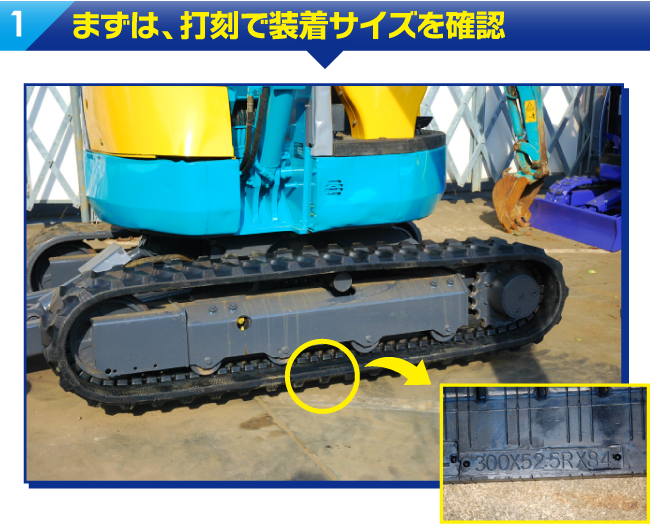

現在装着のゴムクローラー内側に、サイズ表示の打刻がございます。
一般的には、幅×ピッチ×リンク または 幅×リンク×ピッチ での刻印になります。
※メーカーやサイズにより、表示方法や桁が異なる場合があります。

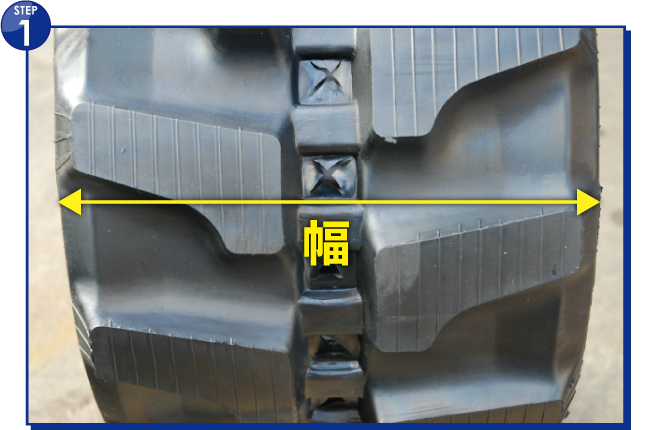

ゴムクローラーの全幅を測定します。

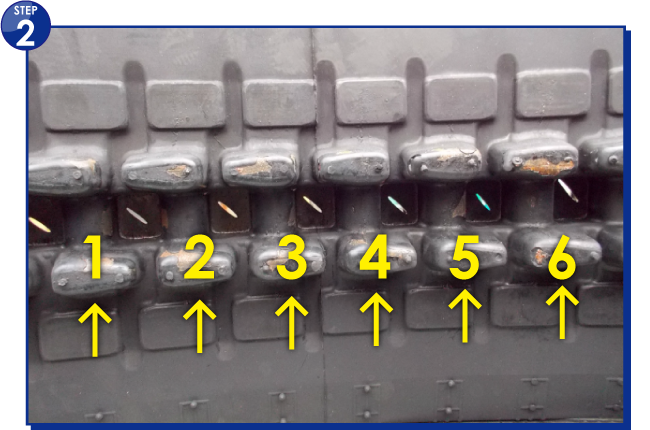

ゴムクローラーの内側、芯金(受金)1周分を数えます。

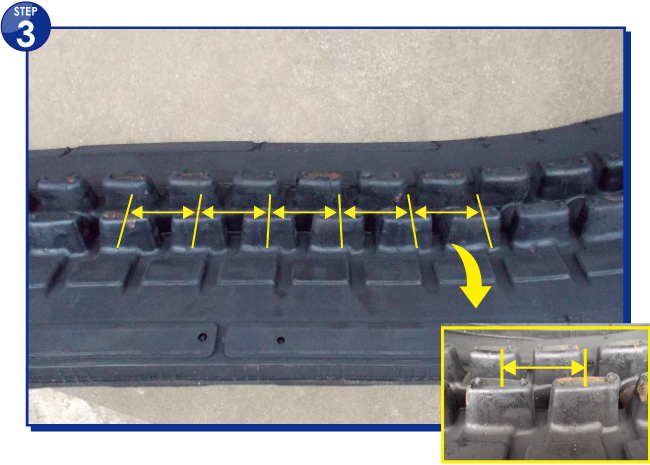

ゴムクローラーの内側、芯金中心から隣の芯金中心までの距離を測ります。

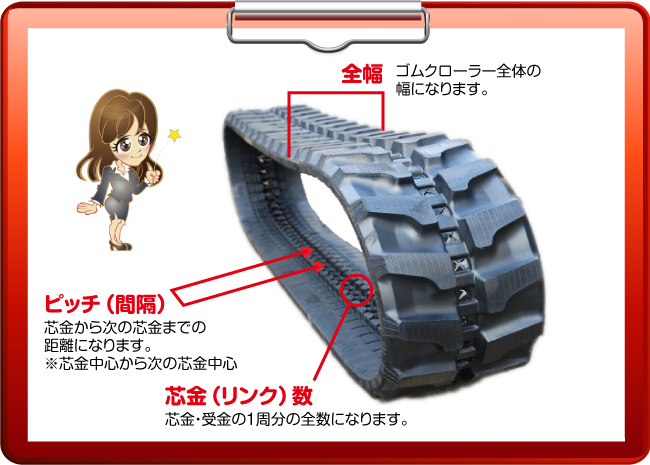

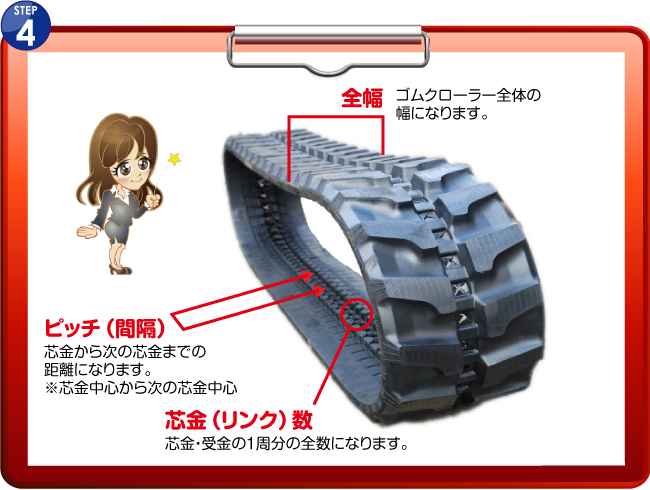

これで、幅(1)×リンク数(2)×ピッチ(3)の実測が完了し
ゴムクローラーの製造メーカーにより、同機種でも【ロングピッチ】を採用しているメーカーと、
【ショートピッチ】を採用しているメーカーがございます。
現在、装着しているゴムクローラーの実寸法が、分かります!
スプロケットの山(ギザギザ)が、
一つの穴に2個入るタイプ
一つの穴に2個入るタイプ
スプロケットの山(ギザギザ)が、
一つの穴に1個入るタイプ
基本的に、ショートピッチの採用率が多くなっております!一つの穴に1個入るタイプ
もちろん、純正サイズに準じたピッチサイズがベストにはなりますが商品により、純正と異なるピッチでも、機種ごとの装着確認及び装着耐久検査を行っておりますので問題やトラブルはございません。ご安心下さい。
(注)お客様のご希望により【ショート】【ロング】をお選び頂く事は出来ません。
